Warner VCS-6

VCS 电脑控制阀门控制系统

阀门控制系统是多阀门灌注系统的核心,旨在自动化和控制向成像和记录室输送溶液。这些系统的灵活设计使其可用于多种应用。VCS 系统配置为控制多达 8 个夹管、PTFE 或微型阀。



  • 用于膜片钳应用的数字或模拟开关

  • UI 可编程阀门协议

  • 在硬盘上保存和加载协议

  • 将协议下载到阀门控制器以进行永久存储

  • 运行和监控协议


易于操作

每个阀门都可以通过手动触摸显示器、随附的 PC 软件、外部模拟信号或外部数字信号 (TTL) 单独访问。每次打开阀门时都会生成一个事件标记脉冲,用于图表记录。使用触发/同步连接器(数字 I/O,TTL)可以生成同步脉冲,以排列阀门触发和记录,以实现最佳数据分析。

阀门控制系统

  • 多达 8 个通道

  • 3 种阀门类型可供选择:夹管阀、PTFE 或 Lee 微型阀

  • 低噪音运行

  • 低自热设计

夹管阀系统

夹管阀是最容易维护的,因为溶液永远不会与阀门接触,并且管道很容易更换。阀门为双作用(三通),具有常开侧和常闭侧。阀门输入端的可选(但包括)Y 型连接器允许在阀门关闭的情况下将溶液流浪费掉。

聚四氟乙烯阀门系统

PTFE 阀门可用于需要考虑耐化学品性的应用。阀门是 2 通的(打开或关闭)。

微型阀门系统

微型阀系统有标准尺寸的管子可供选择,大管子可支持更高的流速。标准尺寸的管模型是最常用的,是我们的 VCS-77 系统提供的。这也是使用我们的 SF-77C 快速步进器的应用的首选管尺寸。

我们还提供一个大管 (LT) 微型阀,它与标准微型阀相同,只是阀输入和输出管的内径更大,允许流速高达 10 毫升/分钟。

在所有情况下,如果需要,这些三通阀可以配置为严格的开/关或连续流到废物。微型阀系统非常适合与 SF-77C 灌注步进系统一起使用。

控制器和软件

触摸和 PC 软件控制

软件

该系统可以通过触摸屏手动操作,也可以通过提供的 PC 软件进行操作。软件和更新是免费的。SDK ia 可用于集成到您自己的软件中。

当前的 VCS 软件可以在这里下载。

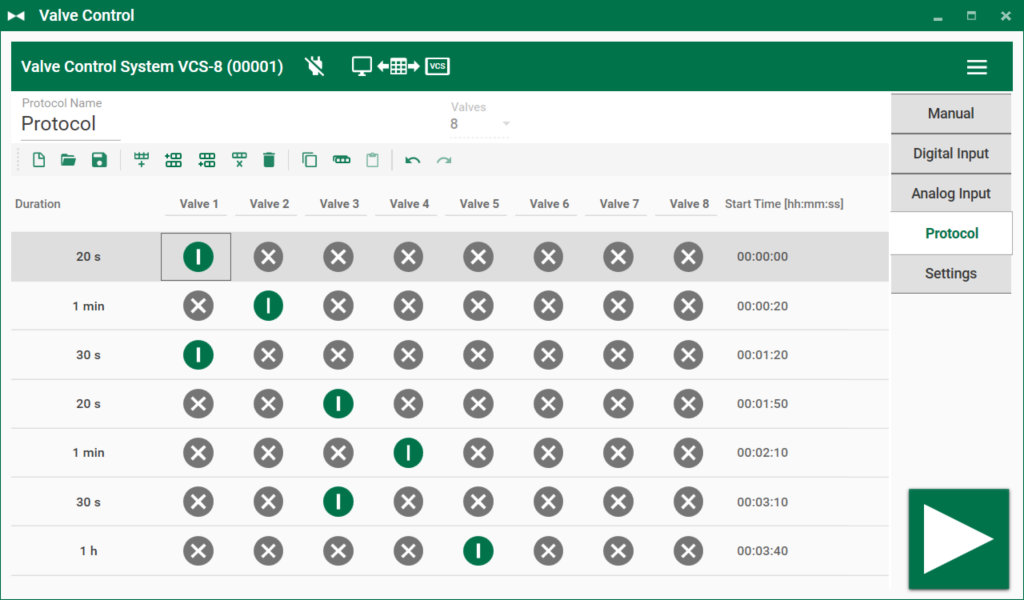

软件截图

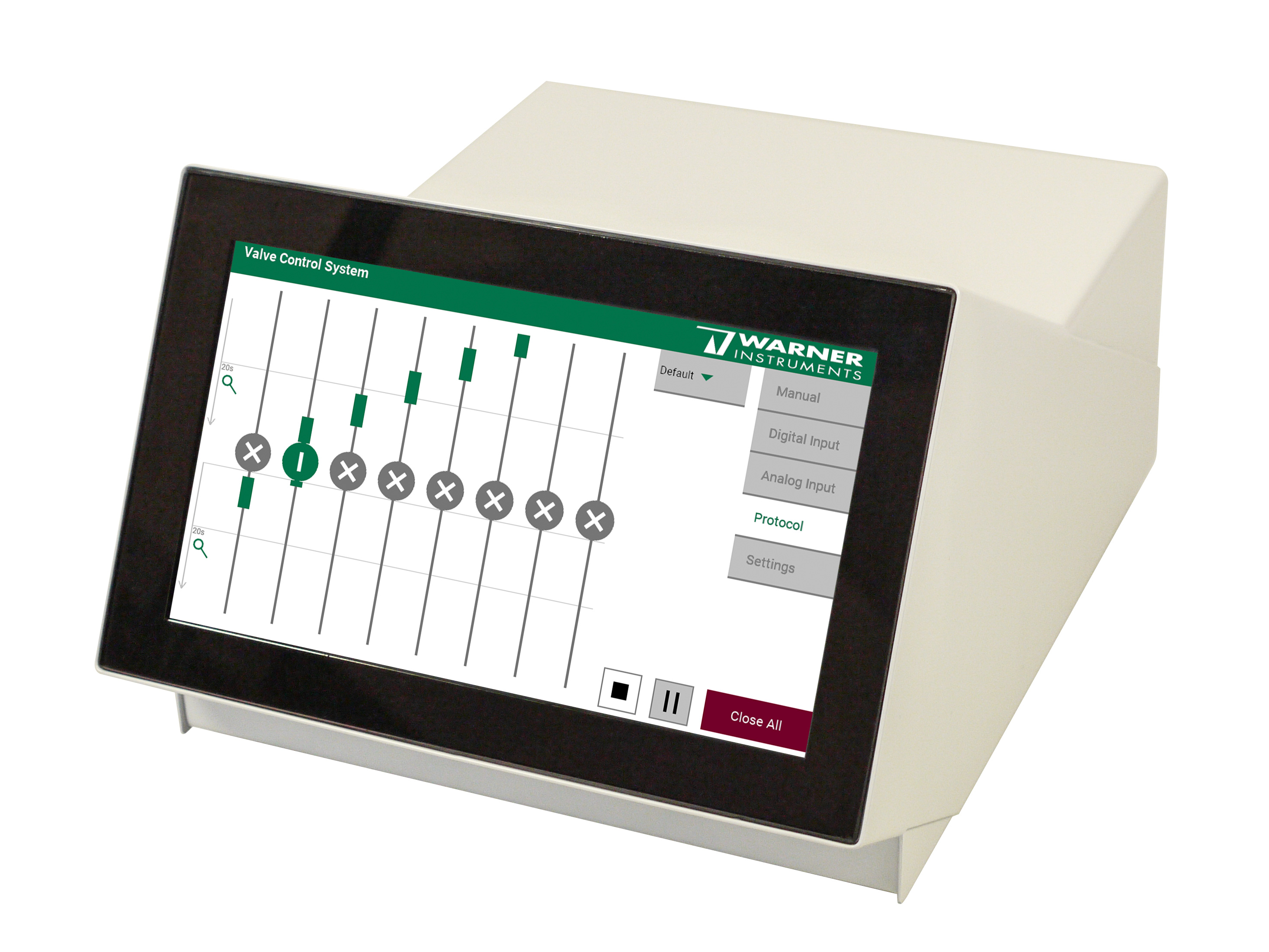

7寸触摸屏

  • 直接在设备上进行舒适的操作

  • 通过将协议直接保存在阀门控制器上,允许独立操作

  • 在手动、数字输入、模拟输入和程序操作模式之间切换

控制器

阀门支架

  • 软件可控,便于相位控制

  • 适用于所有相应的系统尺寸

  • 适用于夹管、PTFE 或微型阀的定制设计


连接器选项

  • 数字输入/输出

  • 模拟输入

  • 触发/同步(用于 TTL 和 BNC)

  • 阀门连接器

  • USB 3.0(用于PC软件控制)

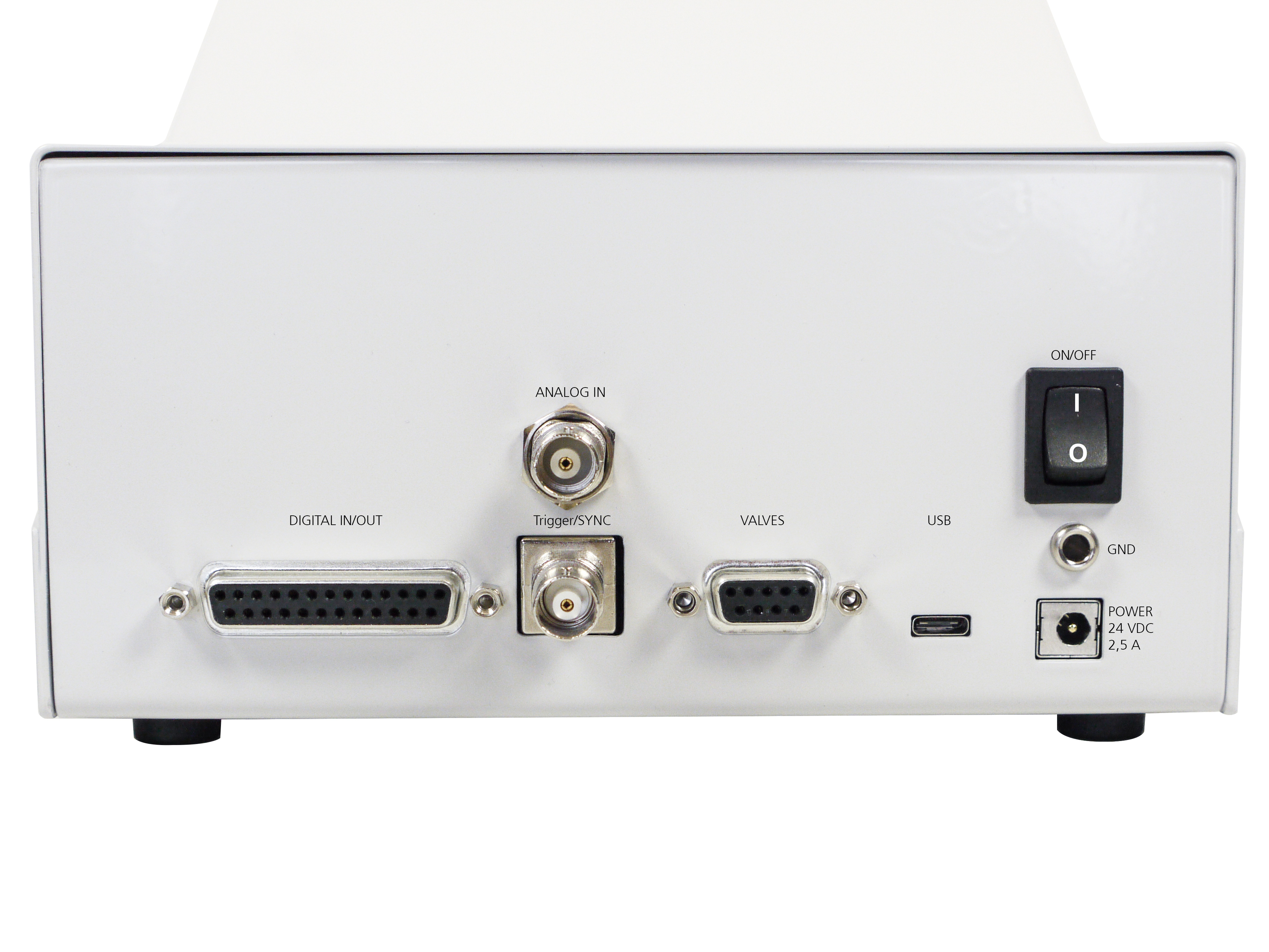

VCS 控制器后面板

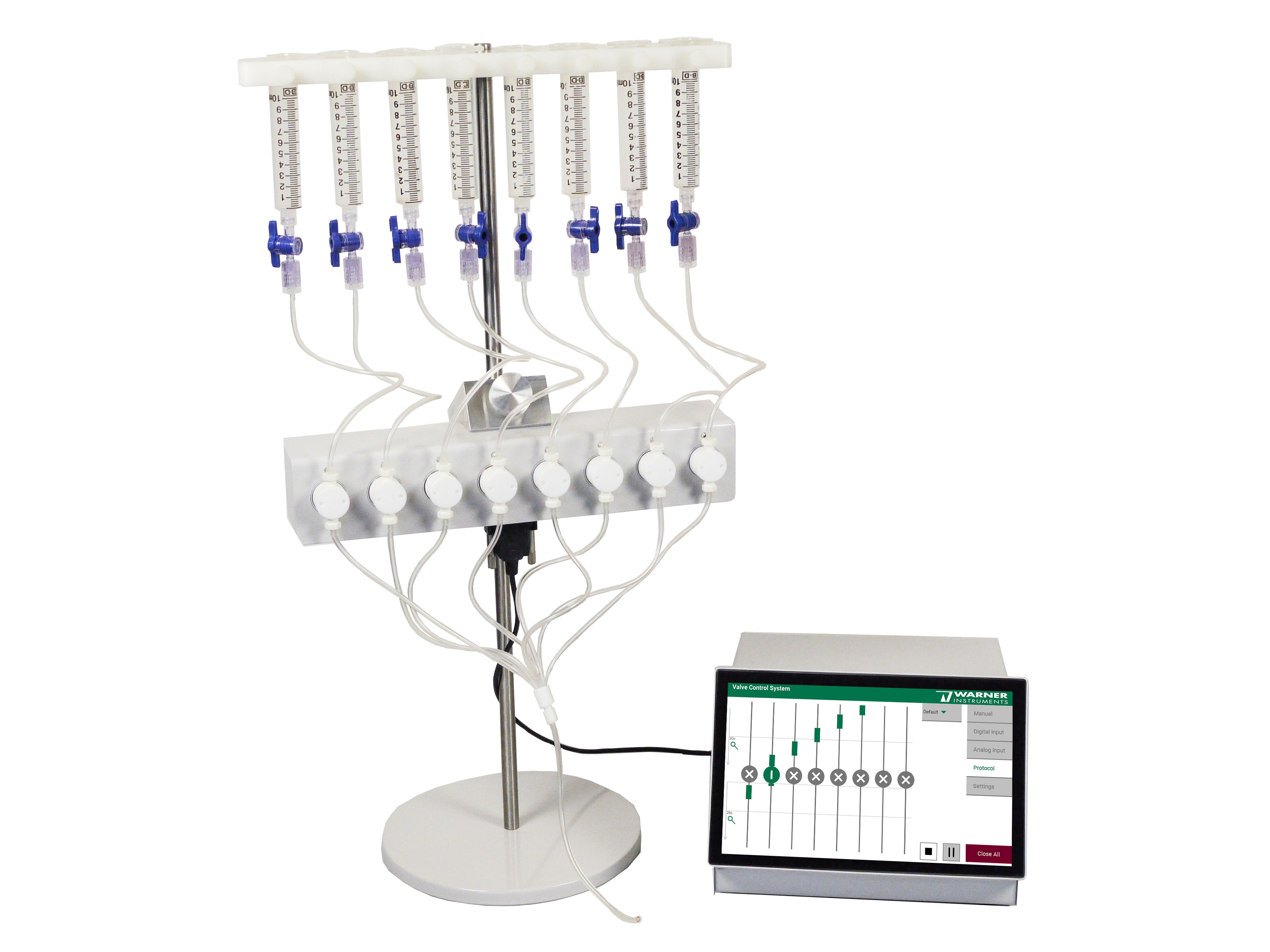

系统选择

VCS-6VCS-8灌注阀控制系统可配备标准夹管阀PTFE 阀这些系统包括一个 VCS 控制器、一个带有夹管或 PTFE 阀和 8 英尺长电缆的八通道阀支架、带有八个 60cc 储液器的储液器支架、支架、旋塞阀、管道连接器和一个 MP 系列歧管。带夹管阀的系统还提供用于阀门的 Tygon 管(1/32 in x 50 ft,ID x L)和 C-Flex" 阀门管。带 PTFE 阀的系统包括 PTFE 管(1/16 in x 25 ft, ID x L). 两个系统都配有 10 英尺的 PE-90 管。

VCS-6MVCS-8M微型阀灌注控制系统可与 VCS 控制器、带有 Lee 微型阀和 8 英尺长电缆的八通道阀支架、带有八个 10cc 储液器的储液器支架、支架、旋塞阀、管道连接器、一个 ML 系列歧管和两包 PE-50 管(50 英尺长)
