一种简单而高效的刺激溶液输送装置，用于各种膜片钳和其他电生理学应用。
用于膜片钳和其他电生理学研究的溶液刺激传递
以毫秒为单位的解决方案变化
最小流动湍流
无需通过干预解决方案切换
手动或自动步进控制（数字或模拟）
成本适中，易于维护
机械手和磁性底座单独订购

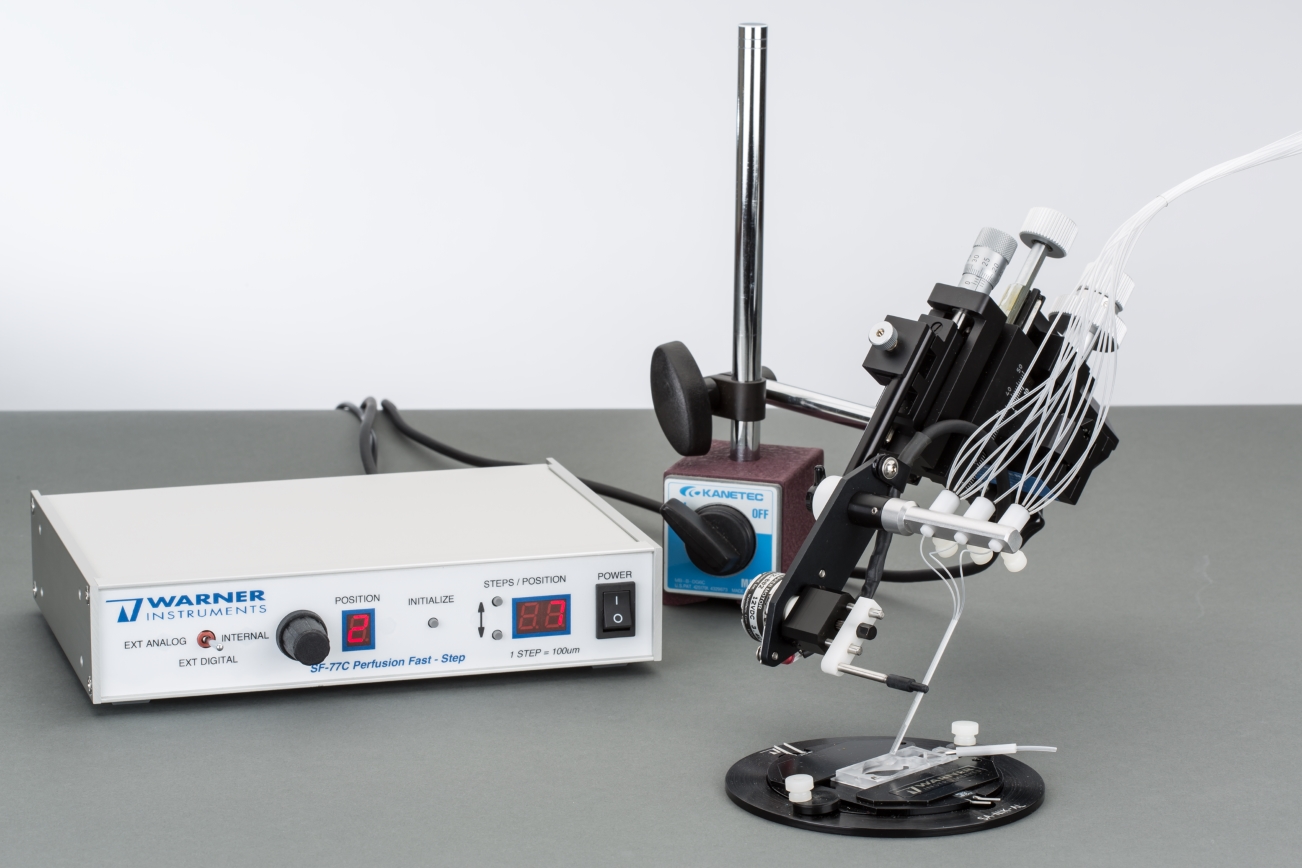

SF-77C 是一种用于膜片钳和电生理学研究的快速溶液输送装置。控制和测试溶液连续流过相邻的输送管，步进机构选择哪个管用于制备。步进器的快速响应和标称滞后允许非常短的切换时间。对于 700 um 的大步长，通常在 20 毫秒内完成完整的解决方案更改，并且随着步长的减小，时间会显着缩短。
多重解决方案研究

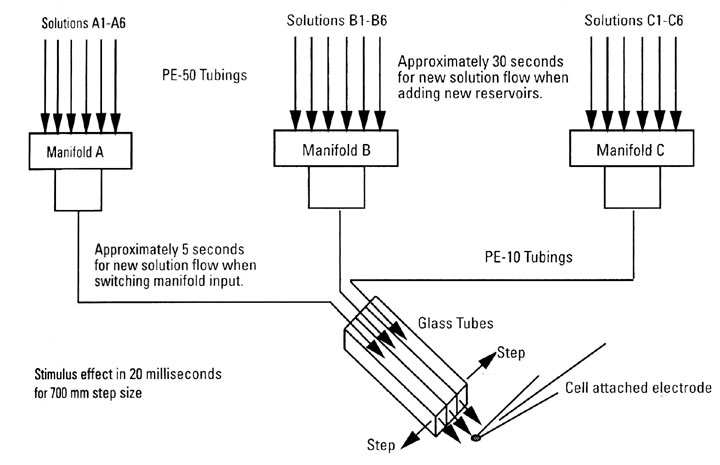

在标准配置中，最多可以将六种不同的解决方案连接到单个输入歧管，该输入歧管又连接到三个方形玻璃刺激管之一。在复杂的解决方案中，三管设计优于两管设计
该设备的一个重要功能是在单个实验过程中可以使用大量解决方案，而不管设备的紧凑尺寸如何。这创造了在单个实验中使用多达 15-30 种不同解决方案的能力。
这是通过使多达六种溶液通过歧管进料来实现的，该歧管连接到可以放置电池的三个“管道”中的每一个。这允许任何管道在任何给定时间都有多种溶液中的任何一种流过它。在实验过程中也可以改变流入任何歧管的溶液，从而可以使用几乎无限数量的溶液。
将 SF-77C 与VCS-6M或VCS-8M微型阀系统相结合，可以最好地获得这种能力。这个包可以在VCS-77C网页上看到。
Bath vs Stepper 解决方案流程
需要注意的是，除了管理从 SF-77C 灌注管流出的溶液外，还需要管理较大腔室内的流量，因为所有流速都需要相同。
正确配置的系统将有一个标准阀门控制系统（例如 VCS-8P）专门用于控制主浴液流量，以及一个单独的、较小的阀门控制系统（例如 VCS-6M）专门用于管理溶液流量。 SF-77C 灌注管。
为这两条路径配备单独的阀门控制系统对于正常运行至关重要，因为两者之间的相对体积和流速存在显着差异，并且一个控制器无法同时满足这两种需求。
手动或外部控制
步进机构可以通过前面板手动控制，也可以从您的数据采集程序外部控制。手动，系统可以在 7 个等间距的步骤中步进到 8 个位置。同样的 8 个位置也可以通过将模拟信号应用到外部模拟输入 BNC 或通过将 3 位字传递到仪器后面板上的 TTL 输入来直接选择。
方形玻璃端口
用于溶液输送的方形玻璃管显着降低了混合湍流，使 SF-77C 可用于膜贴片和整个细胞的研究，即使细胞未固定在基板上。
系统多功能性

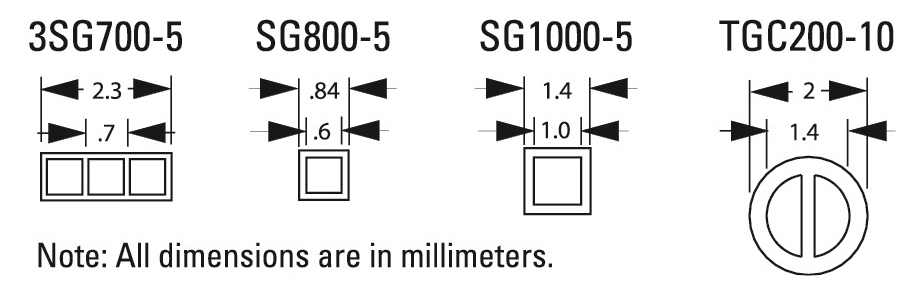

SF-77C 的设计允许使用各种尺寸的玻璃管进行灌注输送。
SF-77C：标准系统（0.7 毫米内径管）标准系统随附 3SG700-5 单壁 3 桶玻璃管，无需将单个桶粘在一起。枪管之间的间距为 0.7 毫米，相邻枪管之间的步进速度通常为 20 毫秒。单筒 SG800-5 管（最多 5 个）可与同一个支架一起使用。不包括显微操作器和磁性底座。
将 SF-77C 与更大的细胞结构（如非洲爪蟾卵母细胞）一起使用时，需要更大的端口。溶液通过内径为 1.0 毫米的方管 (SG1000-5) 提供，桶到桶的间距为 1.4 毫米。不包括显微操作器和磁性底座。
SF-77C/5M：带五个歧管的标准系统SF-77C/5M 与 SF-77C 的系统相同，只是它配备了五个灌注歧管。不包括显微操作器和磁性底座。
SF-77CST：使用 Theta 管进行快速步进使用 2 桶 Theta 管可以实现非常快速的灌注步进。该技术需要密切关注细节，仔细放置管道和切除的补丁。管子在标准拉拔器上拉动，尖端直径约为 300 微米，桶间距约为 100 微米。
使用 100 um 步进时，重要的是尽量减少步进电机产生的任何振动。这是通过位于仪表后面板上的控件降低电机电压来实现的。降低电压直到振动伪影最小化。可以通过减去平均空迹线来去除任何残留伪影。 *
易于设置
步进机构结构紧凑、重量轻，并且没有机械或电气噪音。该机构通过一根 2 米长的屏蔽电缆连接到控制箱，并配有一个安装杆，用于连接到机械手。根据实验，歧管可以支持 2、4 或 6 个输入。溶液通过 PE-50 管从储液罐流向歧管，PE-10 管用于将歧管输出连接到玻璃管。不包括显微操作器和磁性底座。
